·概述

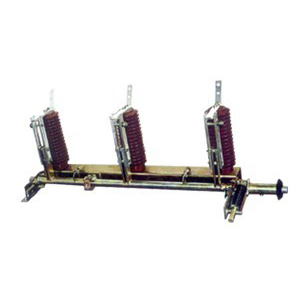

JN2-40.5型戶內高壓接地開關是等效采用IEC129-84《隔離開關和接地開關》和IEC694-84《高壓開關設備和控制設備的共同條款》,根據GB1985-89《交流高壓隔離開關和接地開關》中有關接地開關的部分而設計的戶內高壓電器.
JN2-40.5型接地開關適用于35KV及以下三相交流50Hz的電力系統中,并有電壓監視裝置,其結構簡單可靠,操作力小,安裝調試方便 ,通常用于JYN1-40.5及GFC-40.5開關柜中,也可單獨投入使用.
·結構及工作原理
本接地開關操作系統設計成彈簧儲能形式,具有快速關合能力,但操作連桿合閘時操動連桿帶動接地開關上的齒輪,是主軸向合閘方向轉移,彈簧被壓縮儲能,達到某一個位置(主軸由下限開始動作30o 超過中線之后)彈簧能量釋放,實現快速合閘.時此,合閘速度與操作者的動作無依賴關系,這種結構保證了該接地開關具有所要求的關合能力.
同樣,在分閘時,操作連桿帶動接地開關的齒輪,沿分閘方向轉動,彈簧裝置儲能一，當主軸轉動角度超過45o時,彈簧儲能裝置釋放能量,使接地開關合閘.
本接地開關根據用戶的要求可配不同型號的高壓帶電顯示裝置,其配套支柱絕緣子,可選擇環氧樹脂的絕緣子,或DXN型無源帶電顯示裝置.有關顯示裝置內容可參閱高壓帶電顯示裝置使用說明書.
·使用環境條件
·周圍空氣溫度:上限+40℃;下限一般地區-10℃.注:允許在-30℃時儲運.
·海拔高度不超過1000m
·相對濕度:日平均不大于95%,月平均不大于90%.
·地震烈度不超過8度
·沒有火災,爆炸危險,嚴重污穢,化學腐蝕及劇烈振動的場所. 注:如產品使用條件超出上述規定,由用戶與制造廠協商確定.
·主要技術參數
| 序號 | 項目 | 單位 | 參數 | |
| 1 | 額定電壓 | KV | 40.5 | |
| 2 | 4S熱穩定電流（有效值） | KA | 25 | |
| 3 | 動穩定電流（峰值） | KA | 63 | |
| 4 | 關合短路電流（峰值） | KA | 63 | |
| 5 | 額定絕緣水平 | KV | 185 | 雷電沖擊耐受電壓 |
| 95 | 主回路1min工頻耐壓 | |||
| 2 | 二次回路1min工頻耐壓 | |||
| 6 | 電壓顯示裝置的局部放電量 | PC | ≯10 |
